十万级口罩生产净化车间

十万级口罩生产净化车间
详细描述

十万级口罩生产净化车间工程实例

功能分区:生产区、实验区。

一、洁净厂房的工艺平面布置

洁净室(区)内只布置必要的工艺设备,以及有空气洁净度、微生物等级要求的工序和工作室。有空气洁净度要求的洁净室(区)应靠近空气调节机房;空气洁净度要求严格的工序应布置在上风侧;易产生污染的工艺设备应布置在靠近回风口位置。充分考虑大型设备的安装运维路线,预设安装口和检修口。设置气闸室、传递窗;单独的物料入口。车间内各项固定技术设施(送风口、照明器、回风口、管线等)的布置应优先考虑净化空调系统的要求。

二、净化车间空调系统设计要点

1、污染源的控制:由于气流组织中不可避免地存在涡流,因此灰尘颗粒在房间内向各个方向扩散的可能性增加。因此,对于有当地污染源的洁净室,首先要控制局部污染源,使局部污染源消散。污染物随涡流传播到整个净化厂的概率大大降低,有利于提高房间的清洁度。

2、风机的选择:为了确保风压变化时风压变化不大,净化车间一般采用低噪音风机,性能曲线尽可能陡峭而不平。

3、风机头的确定:由于过滤器的风量小于实际运行时的额定风量,如果风扇选择过滤器的初始阻力的两倍,则风扇头会过大,风量和风速都会太大。产生较大的噪声,因此当可以计算系统电阻时,可以通过将50Pa-120Pa的平衡与初始电阻相加来确定粗效过滤器的最终电阻。否则,它由初始电阻的2倍确定。

4、差压控制:为了确保车间受到正常损坏或空气平衡暂时损坏,气流可以在空气洁净度高的地区流向空气洁净度低的区域,以保证车间的清洁度。车间不会受到污染空气的干扰。 因此,净化车间必须保持一定的压差,这是净化工程系统设计要求的关键。

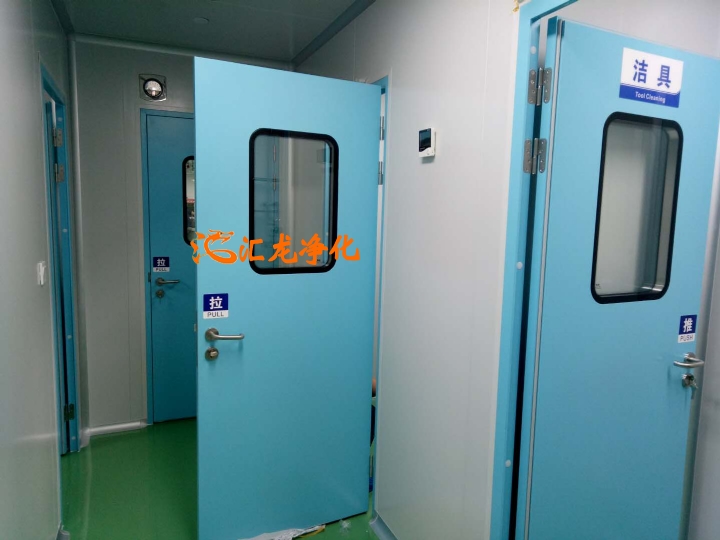

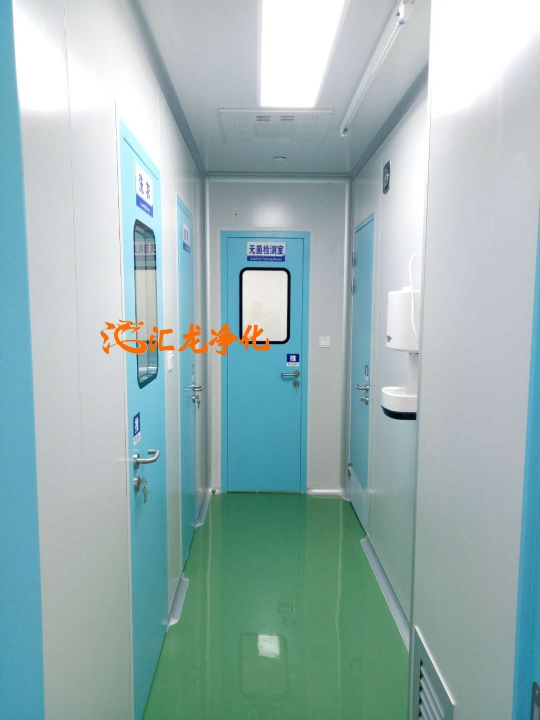

口罩生产车间洁净走廊↓

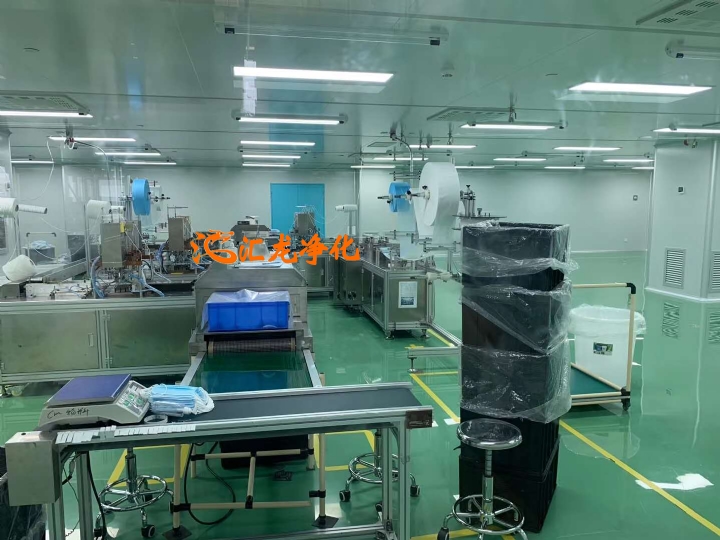

口罩生产车间↓



 口罩洁净室实验区↓





口罩生产洗衣整衣房↓





口罩生产车间一角 ↓



口罩生产车间风管施工现场↓
